Інструкція зняття та передачі показів теплолічильника Т230/Т330

Снятые показания необходимо сначала вносить в Ведомость учёта потребления тепловой энергии-Журнал, пример которой находится в Проекте к счётчику  или скачать ниже, с разделительным знаком-точка. Все необходимые показатели и значения находятся в двух уровнях меню, Loop 0 и Loop 1, структура меню счётчика указана в паспорте к нему. Каждый показатель имеет своё название и единицу измерения.

Снимаем показания 20-25 числа Октябрь — Апрель и заполняем ведомость.

В колонку №1 записываете текущую дату снятия показаний.

Этап №1 нажимаете на круглую черную кнопку вычислителя 1 раз, появившееся на дисплее значение-цифры пишите в колонку номер №2- это показатель накопленной энергии, нарастающим итогом, единица измерения kWh/GJ, указана в правой части табло..

Этап № 2. Нажимаем на кнопку еще 1  раз, высветившееся значение пишем в колонку №3-накопленный объем теплового носителя, также нарастающим итогом, единица измерения м³,

Этап № 3 Нажмите 3 раза, появится латинская буква F  и 6 прочерков, этот показатель вносите в колонку № 11- код ошибки, Прочерки означает что ошибка отсутствует

Этап № 4. Жмёте и удерживаете кнопку пока на экране не отобразится надпись Loop1. Таким способом  переходите на следующий уровень меню

Этап № 5. Нажимаем еще 1 раз и показатель записываем в колонку № 4, это Текущий расход теплового носителя, м³/h ,его значение не должно быть меньше 0,006 м³/h,. Данная техническая характеристика, минимальный расход.

Этап № 6. Нажимаете 1 раз, значение записываете в колонку № 5, это текущая тепловая мощность, kW.

Этап №7 Ещё раз Нажимайте кнопку, отобразится попеременно два показателя: тот который в левой части экрана, вписываем в колонку № 6, а справа в колонку № 7.  Это значения Температуры в подающем и обратном трубопроводе, в градусах С⁰ ,

этап № 8, нажать 3 раза, полученное значение, только цифры, вносим в колонку №8- Время наработки (bd), которое учитывается в часах h, с момента изготовления счётчика. Слева от цифр должно быть две буквы, Bd справа h.

Этап №9. Нажимаем 1 раз, вносим в колонку № 9- Время простоя (Fd), в часах. Это время работы счётчика когда отсутствует потребление/расход теплоносителя или была работа с ошибкой.

Этап №10 Нажимаете 1 раз, заполняете колонку № 10- Время при наличии расхода Pd, также в часах h.

Передаем показания.

Заходим на сайт КП «ХТС» hts.kharkov.ua в раздел «Прием показаний…». В появившейся форме вводим номер лицевого счета и фамилию. Кликаем кнопку «Вход». Открывается страница вашего личного кабинета. Кликаем на иконку со счетчиком тепла с надписью «Оставить показания по теплу». Открывается страница с  ВЕДОМОСТЬЮ УЧЕТА ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ, такой же как и у вас.  Показания со своего заполненного журнала переносим в соответствующие ячейки. Кликаем Сохранить показания.

ЗАВАНТАЖИТИ:    JPG    PDF

Структура меню лічильника тепла Ultraheat Т330

Червоним вказано необхідні покази в структурі меню електронного обчислювача теплолічильника Ultraheat Т330

Для переходу між рівнями меню довготривале натискання кнопки.

Інструкція зняття показів лічильника опалення Sensostar

Снимаем показания 20-25 числа Октябрь-Апрель и заполняем ведомость которая есть в проекте или можно скачать ниже

В колонку №1 записываете текущую дату снятия показаний.

Этап №1. Нажимаете на круглую чёрную кнопку вычислителя 1 раз, при проделывании данной процедуры вы должны услышать «щелчок», появившееся в центре дисплея значение-цифры пишите в колонку номер №2— это показатель накопленной энергии, нарастающим итогом, единица измерения MWh/МВтЧас, указана в правой части табло, слева цифры 1-01- указывающие на уровень меню в котором вы находитесь. .

Этап №2. Нажимаем на кнопку 3  раза, переходим в уровень меню 1-04, высветившееся значение пишем в колонку №3-накопленный объем теплового носителя, также нарастающим итогом, единица измерения м³,

Этап №3 Нажмите 2 раза, переходим в уровень меню 1-06, появятся 8 нолей, этот показатель вносите в колонку №9 (10) код ошибки, ноли означает что ошибка отсутствует.

Этап №4. Жмёте и удерживаете кнопку пока в левой части экрана не отобразится уровень меню 2-01. Значение пишем в колонку №4— Мгновенная  тепловая мощность, kW

Этап №5. Нажимаем ещё 1 раз и показатель записываем в колонку №5, это Мгновенный расход теплоносителя, м³/ч, уровень 2-02, его значение не должно быть меньше 0,012 м³/ч Данная техническая характеристика, минимальный расход, Qi.

Этап №6. Нажимаете 1 раз, значение записываете в колонку №6— Температура в подающем трубопроводе, в градусах С^0,  уровень 2-03.

Этап №7. Ещё 1 раз Нажимайте кнопку, показатель вписываем в колонку №7— Температура в обратном трубопроводе также в градусах С^0,  уровень 2-04.

Этап №8 Нажимаем 2 раза, , попеременно отобразится два показателя: имеющий большее значение, уровень 2-06-1, заполняем в колонку №8.

Передаем показания.

Заходим на сайт КП «ХТС» hts.kharkov.ua в раздел «Прием показаний по теплу». В появившейся форме вводим номер лицевого счета и фамилию. Кликаем кнопку «Вход». Открывается страница вашего личного кабинета. Кликаем на изображение счётчика тепла с надписью «Оставить показания по теплу». Открывается страница с  ВЕДОМОСТЬЮ УЧЕТА ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ. Показания со своей заполненной ведомости переносим в соответствующие ячейки. Кликаем Сохранить показания.

СКАЧАТЬ:  JPG   PDF

Інструкція зняття показів лічильника на тепло TRUST

Чтобы снять показания необходимо нажать на серую круглую кнопку, расположенную на лицевой стороне вычислителя справа.

1. Первый показатель на счетчике – это накопленная тепловая энергия, в правой части табло надпись Gcal/Гкал. Этот показатель необходимо записать в колонку № 2 в журнале учета потребленной энергии системой отопления квартиры.
2. Кратковременным нажатием кнопки 4 раза меняем значения.

Данный показатель – мощность, kw/кВт, этот показатель необходимо записать в колонку № 3 в журнале

3. Нажимаем кнопку 1 раз, показатель – это объем теплоносителя. В правом углу вы увидите единицу измерений – m³. Эти показания необходимо занести в колонку № 4.
4. Кратковременным нажатием кнопки меняем значения и записываем в колонку № 5 мгновенный расход, m³/h
5. В колонку № 6 и № 7 записываем показания температуры в подающем и обратном трубопроводе, °С.
6. Кратковременным нажатием кнопки меняем значения T его не записываем
7. Кратковременным нажатием кнопки меняем значения и записываем в колонку № 8 время работы, h, часы работы.

Внимание! Чтобы снять показания правильно не стоит делать длительных пауз между нажатиями на кнопку меню. Краткое нажатие кнопки позволяет переходить к очередному «окну» в пределах одной петли. Длительное нажатие на кнопку (около 3 секунд) вызывает переход к параметрам следующей петли.

Существует нижний предел измерений разности температур и расхода. Он составляет 0,015 m³/h

СКАЧАТЬ: JPG    PDF

Інструкція зняття показів теплового лічильника Zimmerstec

Стрілками вказано необхідні покази та їх знаходження в меню електронного обчислювача теплолічильника Zimmerstec

Структура меню лічильника опалення Qalcosonic SKS-3

Червоном зазначено необхідні для передачі покази

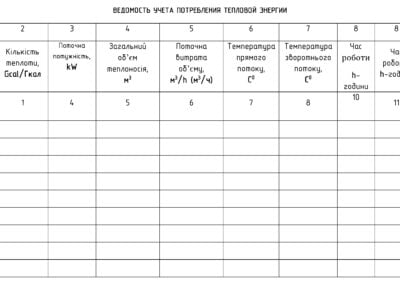

Журнали/відомості обліку споживання ттеплової енергії

• Лічильник тепла Landis Gyr Ultraheat T230 Т330  JPG    PDF

• Теплолічильник Engelman SenSostar JPG   PDF

• Лічильник опалення Sharky 774 JPG   PDF

• Лічильник на тепло Qalcosonic JPG   PDF

• Лічильник Zimmerstec JPG   PDF
